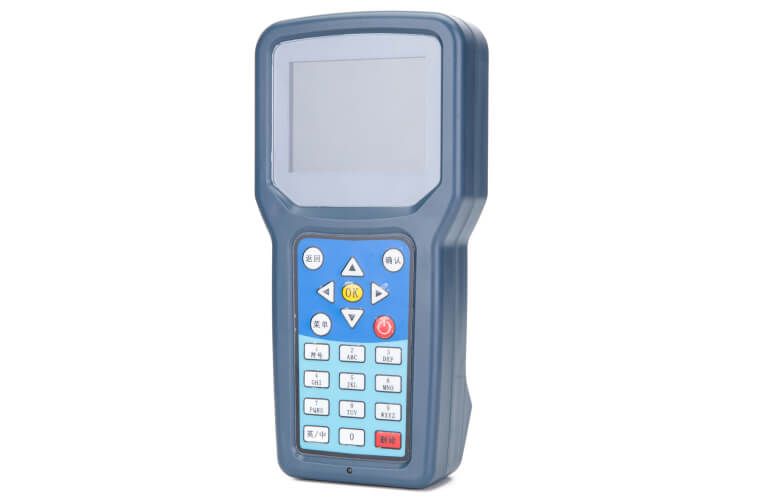

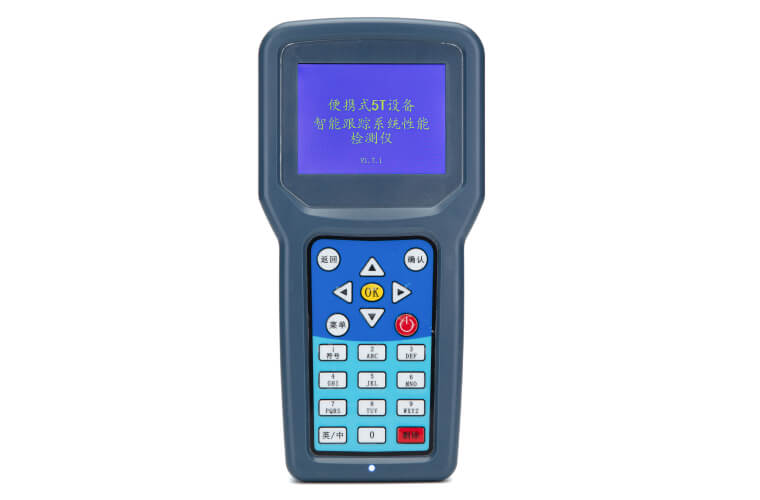

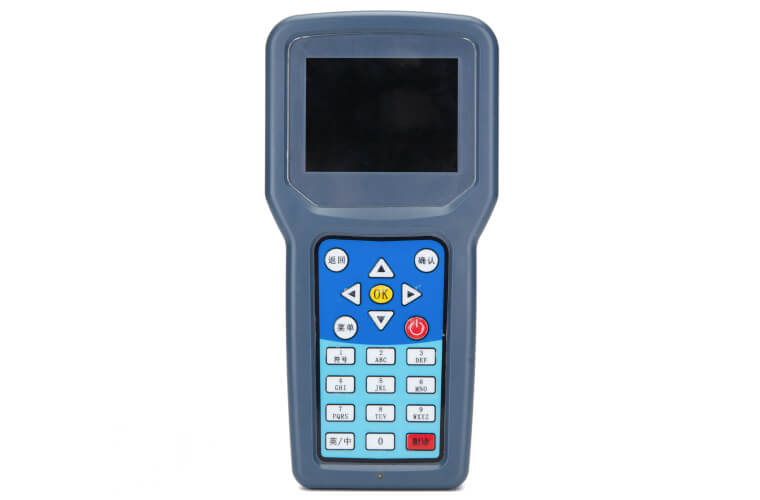

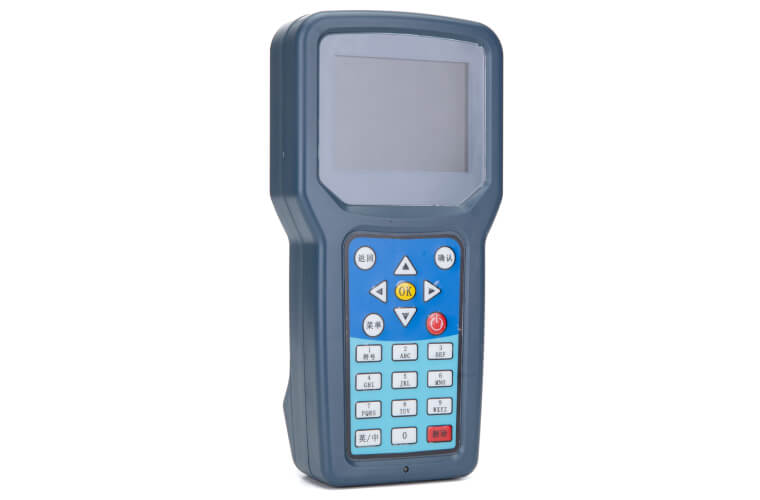

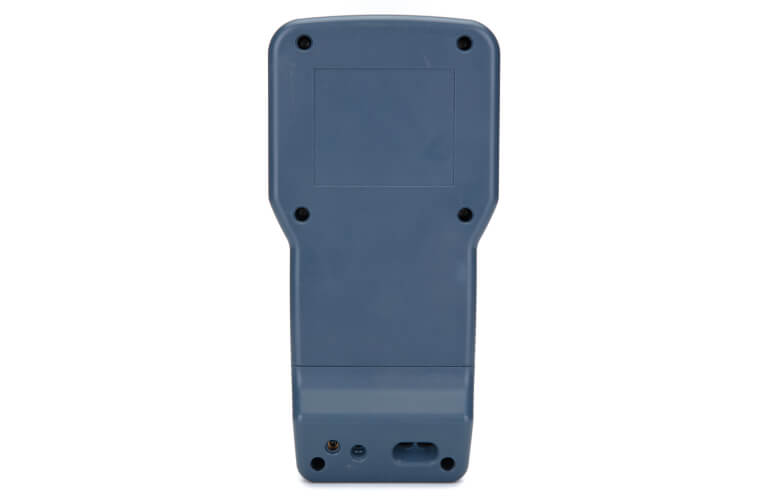

车号场强仪

本设备用于检测车号标签发射天线的微波频率、射频输出功率(场强)、测量检测仪与车号发射天线间的水平和垂直距离、以及检测仪内置标签对车号系统接收信号的检测，生成对应的数据报表，存储并上传；本设备是5T设备跟踪系统检修应用的一个重要环节；可用于铁路系统不同型号车号设备的检测。

1、检测射频输出功率(场强)

2、检测天线发射频率

3、激光测量水平垂直距离

4、辅助激光点示距

5、数据报表

6、电量检测

7、铁路车号标签检测

8、时间校准，地点，人员等设置

9、可充电电池供电

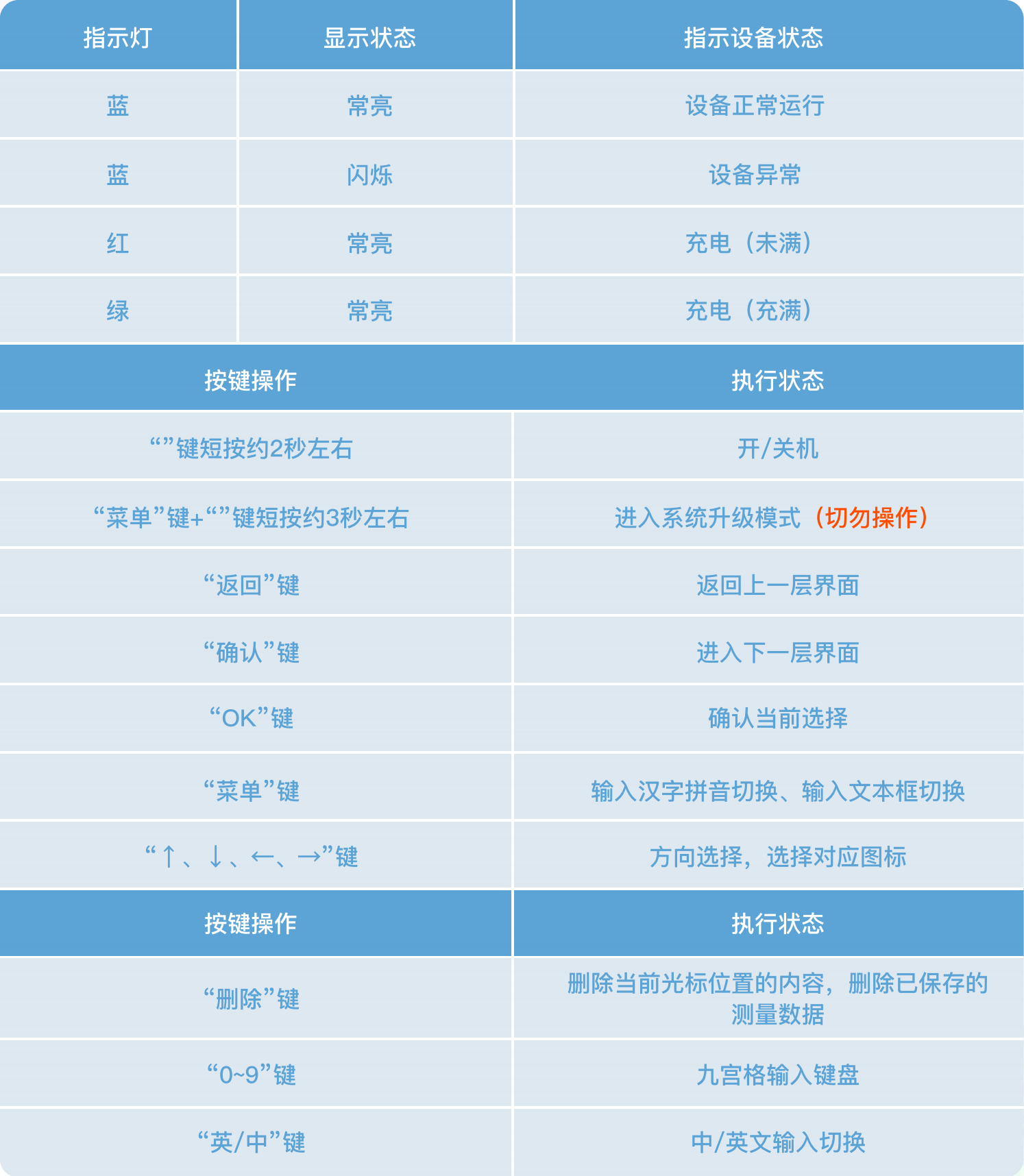

第一步：测试仪开机或者关机，长按开关机按键，约2秒左右，测试仪自动开机或者关机，开机时发出“滴滴”声，且状态指示灯显示蓝色。

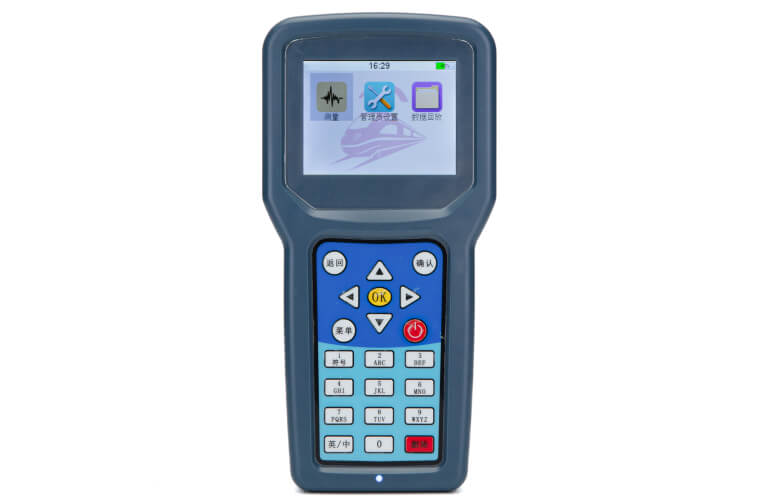

第二步：输入本机密码：1234(默认4位数字，可修改),如图1, 按OK键，立即进入主界面，主界面包括测量图标、管理员设置图标和数据回放，如图2。

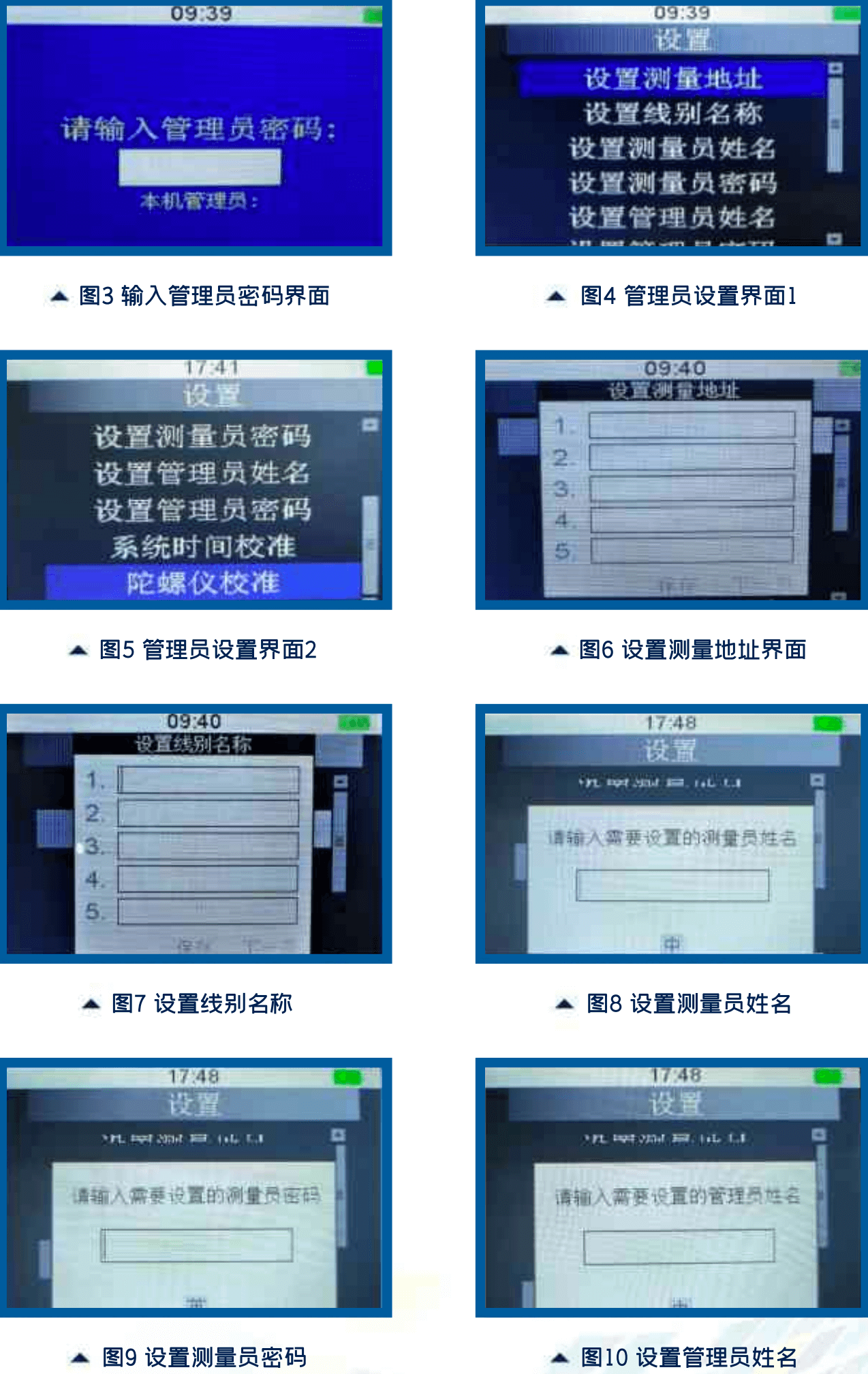

第三步：切换左右方向键，选择管理员设置图标，按OK键，输入管理员密码：1234,如图3, 按OK键，立即进入设置界面，如图4,5,界面内容：

1、设置测量地址：输入本机测量地址(探测站),按OK键显示保存成功，可输入50个地址；如图6

2、设置线别名称：输入需测量的线别，按OK建显示保存成功，可输入50个线别；如图7

3、设置测量员姓名：输入本机测量员名字，注意输入不能为空；如图8

4、设置测量员密码：输入本机测量员密码，只限4位数字输入；如图9

5、设置管理员姓名：输入本机管理员名字，注意输入不能为空；如图10

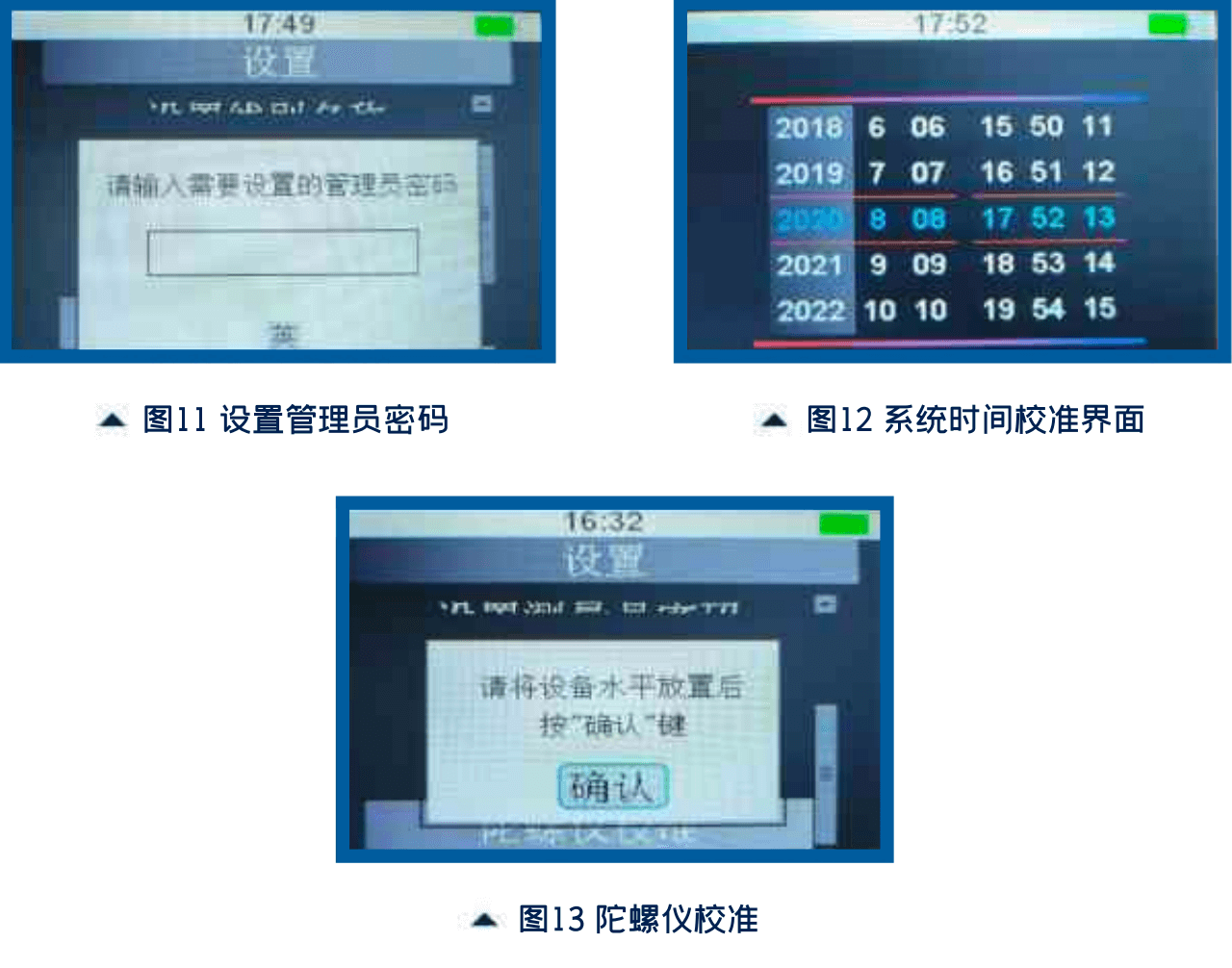

6、设置管理员密码：输入本机管理员密码，只限4位数字输入；如图11

7、系统时间校准：设置日期和时间；如图12

8、陀螺仪校准：校准测量模式下的水平仪显示；如图13

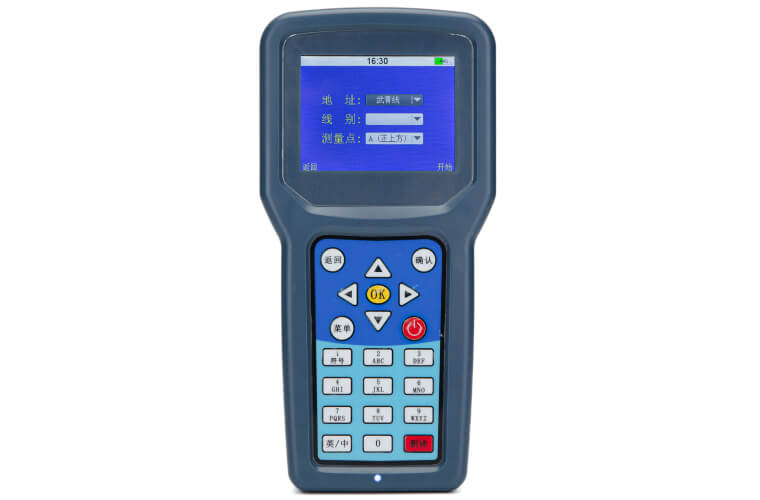

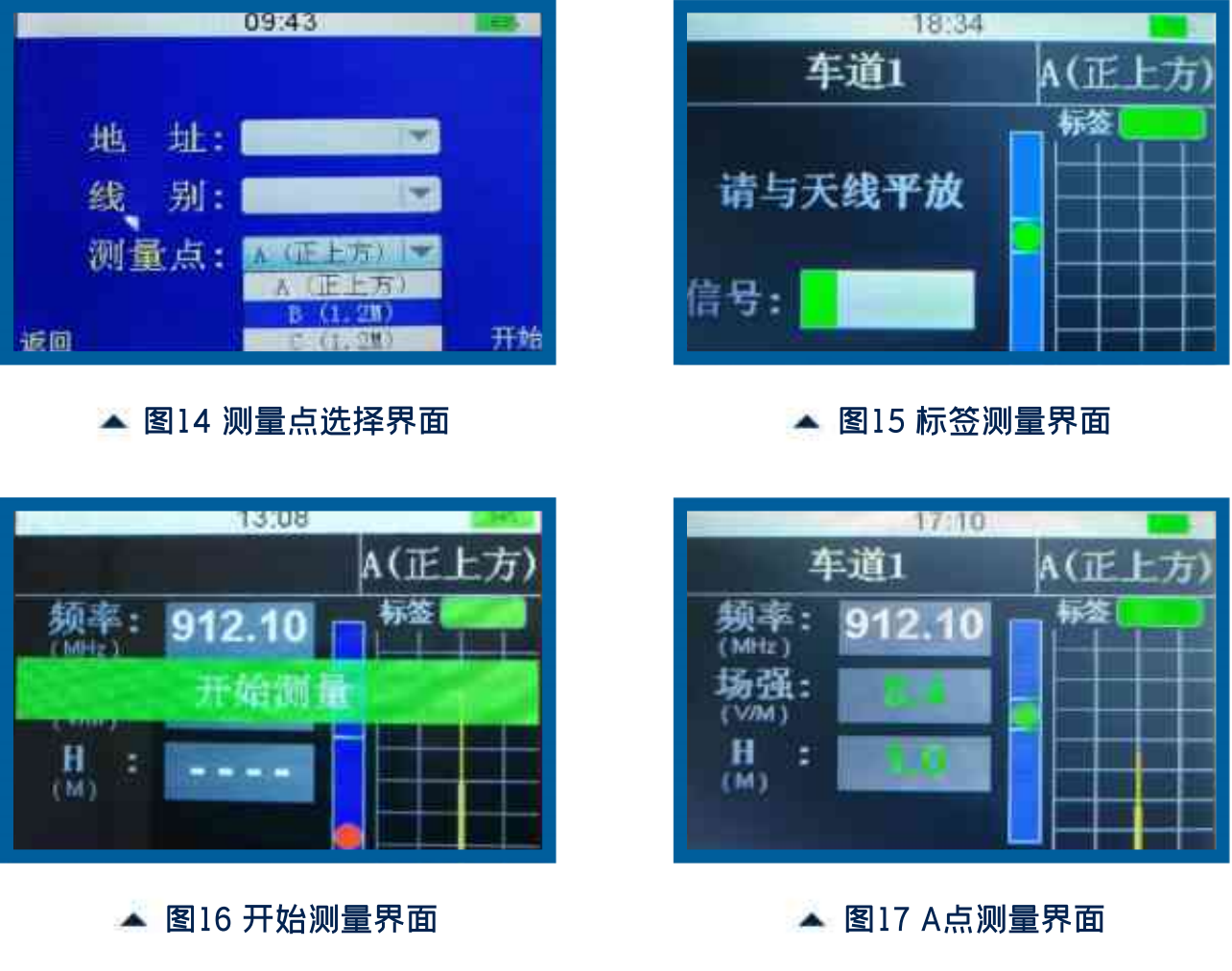

第四步：设置好上述内容后，按返回键回到主界面，选择测量图标，按“OK”键，立即进入地址、线别和测量点界面，按菜单键，可来回切换地址、线别和测量点；按上、下方向键可选择三角箭头内的下层信息(需要更改内容在管理员设置里面修改),选择测量点(A、B和C)，按“OK”键选择，如图14；选好后按“确认”键进入测量界面，如图15、16；

窗口左上方：显示当前测量的线别；

窗口右上方：显示当前测量点；

窗口的右侧：以波形的形式，实时显示当前频率的场强值；

标签：根据标签测量情况显示标签是否已激活，激活显示绿色，未激活显示灰色；

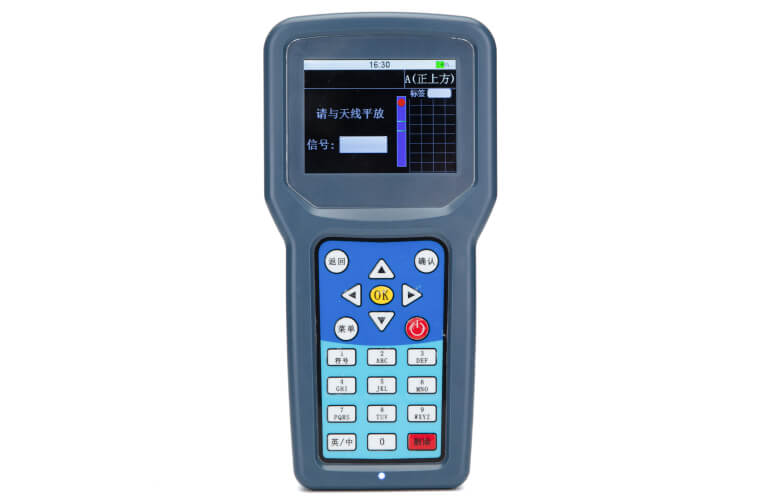

4.1、标签测量界面：如图15所示

信号：跟踪系统主机读取测试仪内置标签信号的强弱指示，信号越强，绿色进度条越长；无信号时，进度条为空；

测量员需将设备水平移至天线正上方检测标签是否激活；

4.2、ABC点测量界面：如图17所示

频率(MHz)：实时检测当前天线发射信号的频率；

场强(V/m)：实时检测当前微波天线的信号场强；如果场强大于3.5V/m时，在测量信息记录框界面，场强这一行底纹显示绿色，并显示“强”字样，如图20。如果场强小于3.5V/m且大

于2.5V/m时，场强这一行底纹显示黄色，并显示“较弱”字样。如果场强小于2.5V/m，场强这一行底纹显示红色，并显示“弱”字样；

L(M)：设备距离天线的水平距离，测量位置显示1.2米，如图22；

H(M)：设备距离天线的垂直高度(距离),测量位置显示1.0米；假设高度不在1米，显示当前

实际高度，须将测量仪高度调整并保持在1米位置继续测量，如图19；

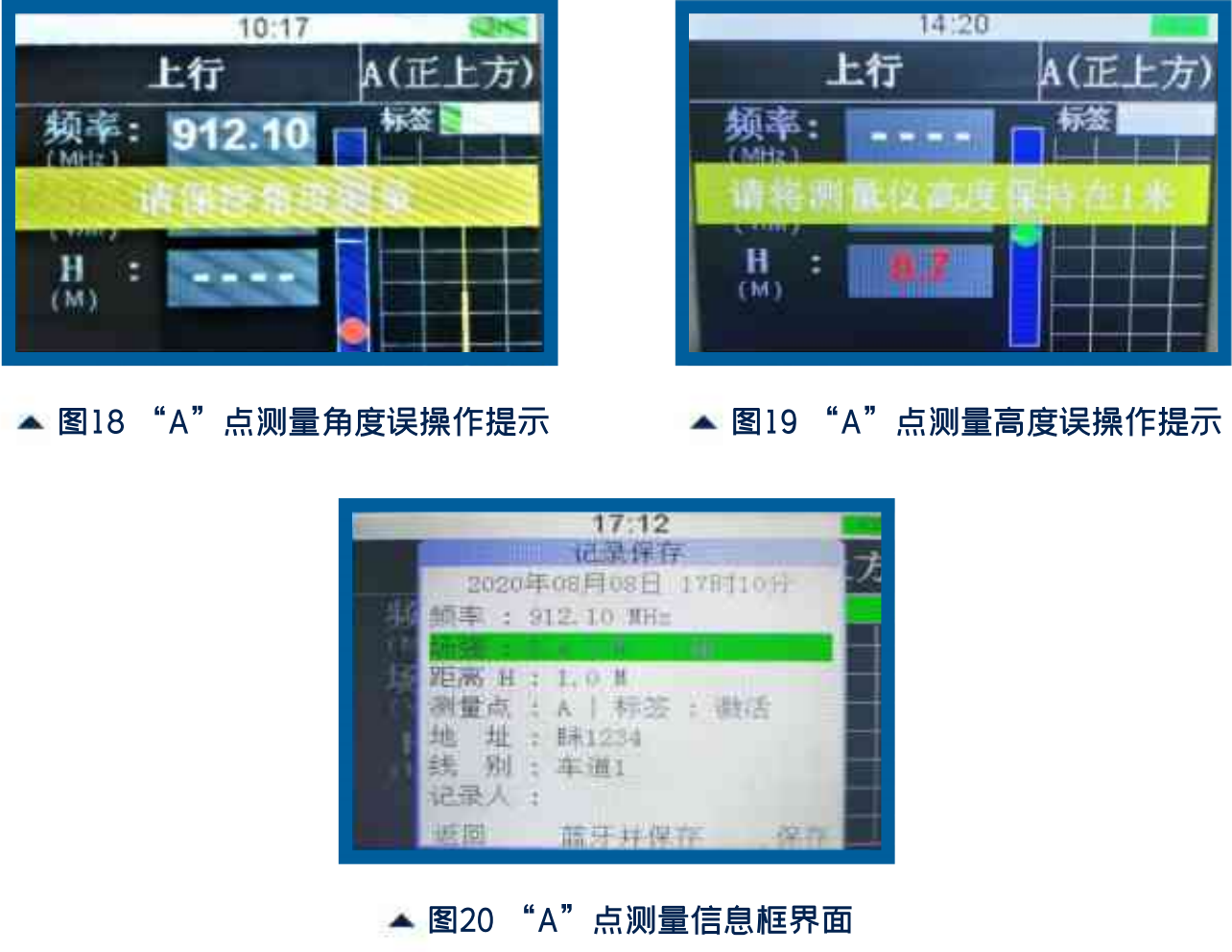

水平仪：将小球移动到指定方框中，小球会变成绿色，表示目前测试仪角度和距离符合测量要求(如图17、图22),测试仪开始自动测量，同时蜂鸣器鸣响，系统自动弹出数据记录保存窗口；如果小球不在指定框内，表示不符合测量要求，系统不能自动弹出数据记录保存窗口；当小球变成红色时，弹出提示“请保持角度测量”；当小球变成黄色时，弹出提示“请将测量仪高度保持在1米”。须调整测试仪角度使小球到框内变成绿色。如图18,19。

4.3、标签测量

在测量A点时，会提示用户测量标签状态，将测试仪平行于微波天线并在其上方稍加摆动，若系统信号正常，标签能量槽代表标签信号强度，右上角的标签状态显示符号变成绿色，当检测标签激活并保持1秒后，蜂鸣器会“滴滴”两声提示“开始测量”,如图16,此时开始进行A、B、C点测量；用户也可以手动按下“OK”或“确认”键开始进行A、B、C点测量；

4.4、A点测量

标签测试完成后，调整测试仪角度和方向，使红色激光点1正对天线上方，频率和场强会显示数值，如图17，当H调整到1.0米时，保持1秒，蜂鸣器会“滴滴”两声提醒，同时自动弹出测试记录保存框窗口，如图20所示；也可以在测量时，手动按下“OK”或“确认”键弹出测试记录保存框窗口。

操作员对测量数据确认后可按“确认”键保存当前的测量结果“保存”后系统自动回到“测量点选择”界面，测量点自动递增至下一个未测量的点，直到三部测量完成后，即回到“主菜单”界面；测量员也可手动按“返回”键回到“主菜单”界面进其他操作，每次测量的结果都可由操作员决定是否保存。

4.5、B点和C点测量

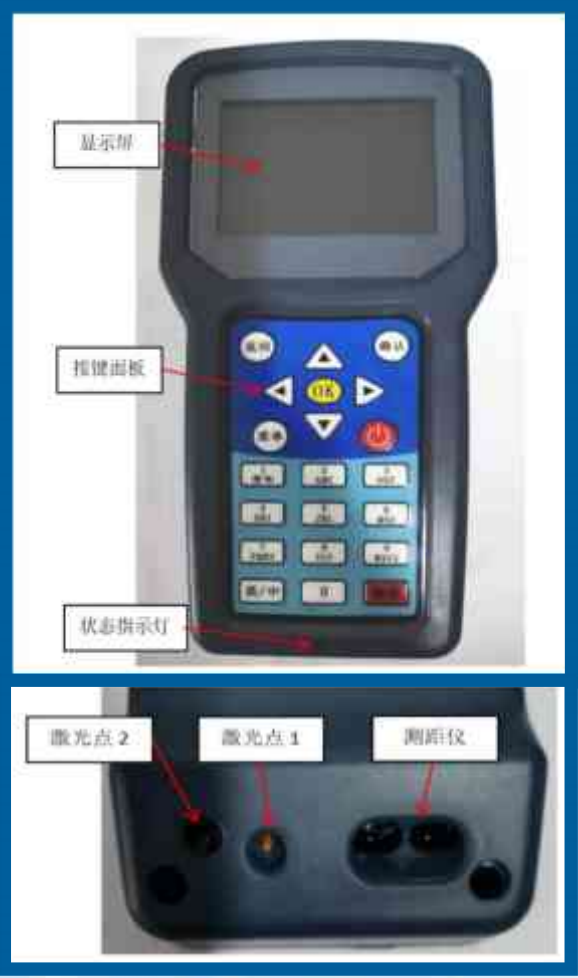

A点测量完成后，系统自动跳转到“B和C”点“测量”界面，B点和C点测量方式完全一样，以C点示例主机背面下方红色激光1和激光2会自动点亮(激光射到的点对应被测物体的位置),激2要锁定在被测天线位置；“C”点测量显示界面，如图24；

注意：在测量过程中，切勿遮挡超声波模块，以免造成测距偏差。

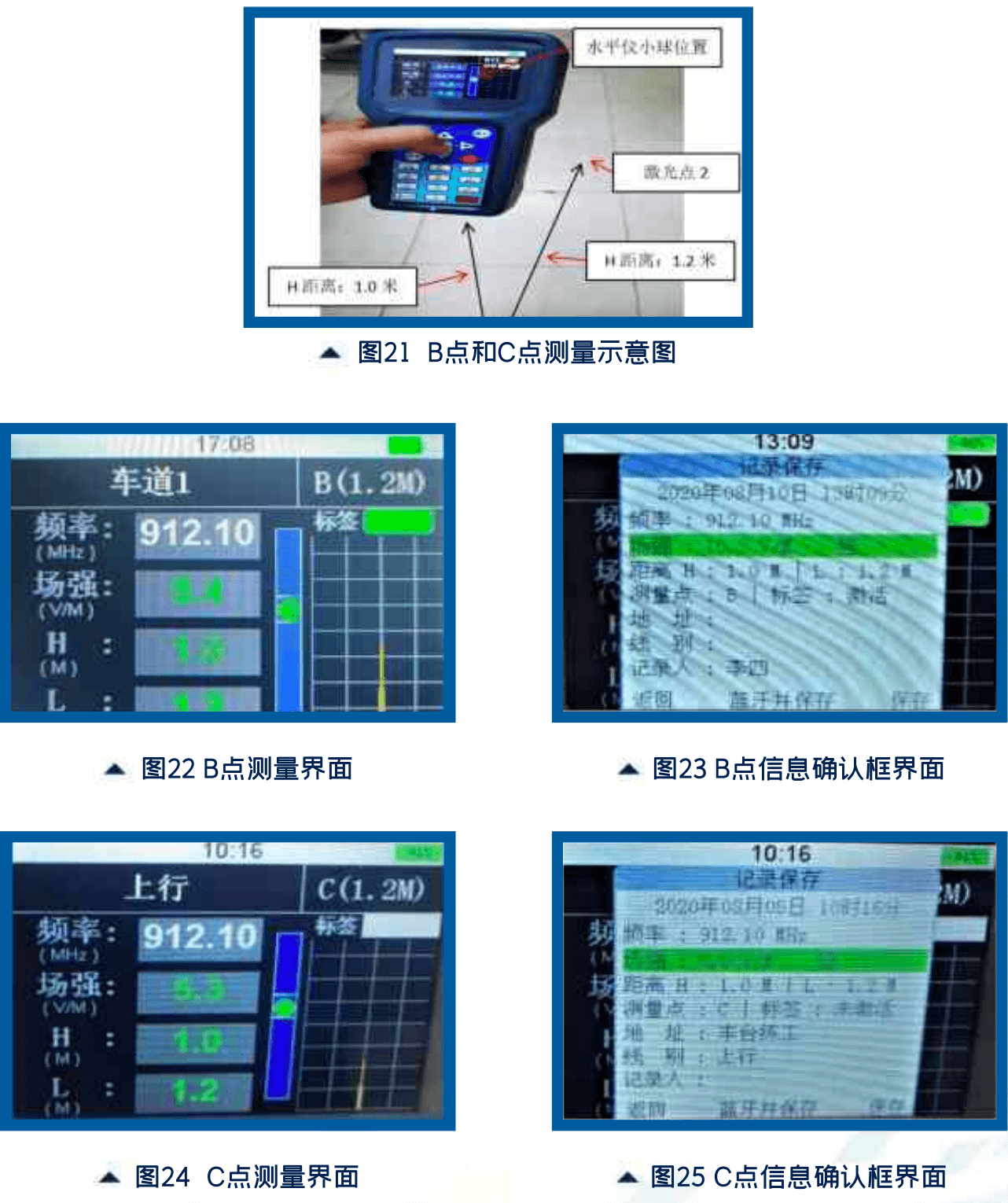

将水平仪中的小球移动到方框中，然后将红色激光点2移动到天线上，红色激光1垂直于地面，如图21所示，频率和场强会显示数值，当H调整到1.0米，L调整到1.2米，保持1秒，蜂鸣器会滴滴”两声提醒，同时自动弹出测试记录保存窗口；操作员对测量数据确认后可按“确认”键保存当前的测量结果；操作模式同A点测量一致。

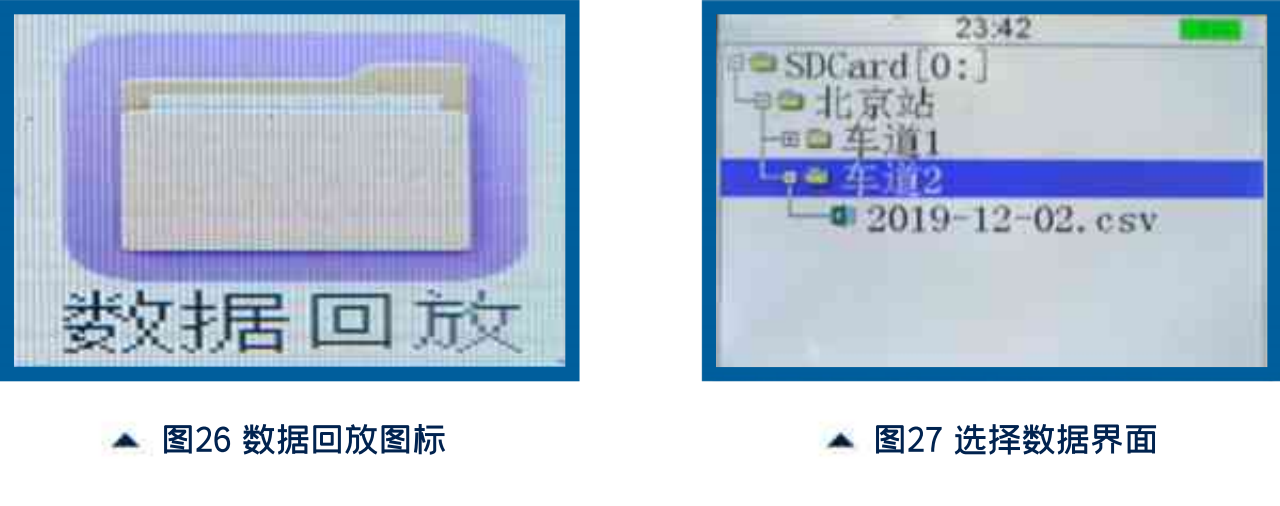

第五步：返回到主界面，测量保存后的数据可在数据回放图标中查看，口图26。用户可选中要查看的日期，通过设备内存访问历史测量数据，如图27；

对应日期的数据以表格的形式显示，顺序为从早到晚，如图28所示。可以选定某行数据，按删除键删除这行数据。一次只能删除一行数据。

第六步：无线上传

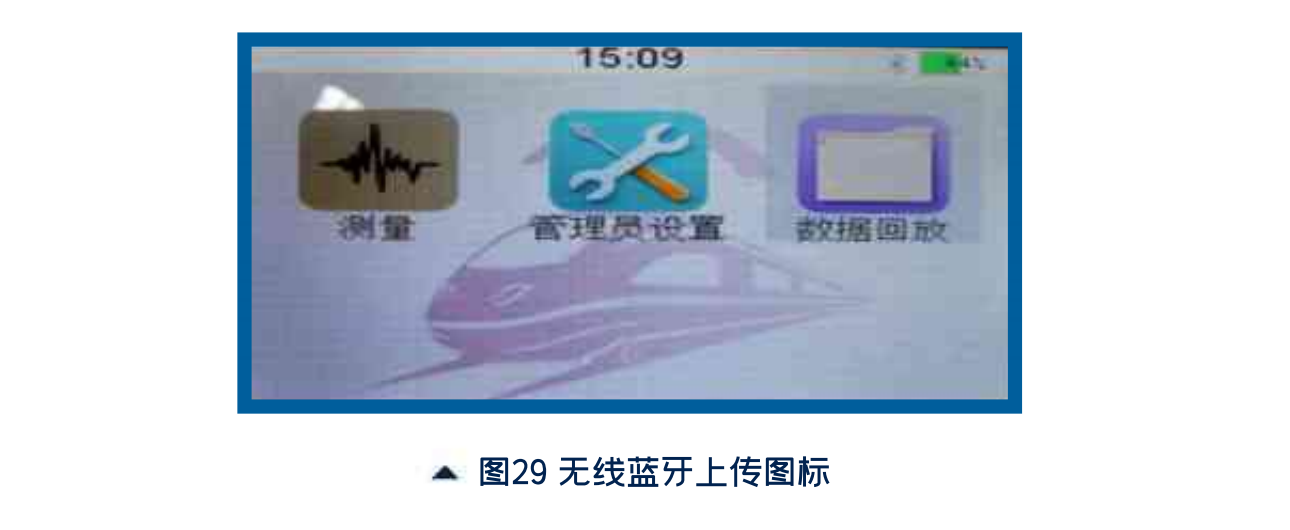

存储在本机的测量数据可通过蓝牙、存储卡、USB三种模式上传至上级管理机，如图29,使用时必须根据单位规定选择上传模式。注意：若使用存储卡时需要额外安装存储卡。

第七步：关机

设备使用完毕后，按 “  ” 键约 1秒关机。

1、测距：1.2M;1M(±10mm)

2、测频：910.1MHz,912.1MHz,914.1MHz(±25KHz)

3、测场强范围：0～35V/m(±0.5 V/m)

4、电池容量：2000mAh DC 3.7V不可拆卸锂电池

5、工作电压：3.3V～5V

6、充电电流：1A

7、待机时间：336h

8、存储卡容量：16GB

9、存放环境：环境温度范围：-25℃～60℃(±5℃)；相对湿度范围：20%RH～90%RH(±3%)；

10、主机尺寸：325mm×95mm×32 mm;屏幕尺寸：3.2 inch

11、重量：主机不含电池339g(±10g)

12、抗电磁干扰：辐射抗扰(RS)、静电抗扰(ESD)

13、防水等级：IP4

14、工作模式：连续运行

1、测试仪在无操作时，3分钟后蜂鸣器会“嘀嘀”,5分钟后测试仪自动关机；当计时中有按键操作，测试仪会重新计时。

2、在测量过程中，切勿遮挡超声波模块，以免造成测距偏差。

3、蓝牙并保存：按OK键，将当前测量数据通过蓝牙上传并保存到本机；保存：按确认键，只是将当前测量数据保存到本机；

4、设备内置车号标签，标签的测试信息与铁路信息无关，只作为对5T跟踪系统的性能检测，操作员进行测试时，须将系统主机设置为模拟过车状态，该状态下铁路车号系统将自动读取本设备内标签信息，操作员可根据读取的标签信息，验证车号识别系统工作状态。

将测试仪平行置于微波天线上方并在其上方稍加摆动，若跟踪系统主机开机且信号正常，测试仪进入测量界面后，可读取测试仪内置标签信息情况：测试仪测量界面标签框显示绿色长条，测量数据记录保存界面，显示“标签激活”;

若跟踪系统主机未开机或信号故障，不能读取到车号标签信息，测试仪测量界面标签框显示灰色，测量数据记录保存界面显示“标签未激活”;

5、测试结果说明：

正常：1) 测试仪检测A、B、C三点频率都在范围内，场强均大于3.5V/M,且跟踪系统主机指示灯亮，并测到完整的标签信息，说明系统工作状态正常。

2) 测试仪检测A点(正上方)频率、场强都在范围内，B、C(1.2M)点场强数值到达临界值 2.5V/M(或者2.5V/M≤场强值≤3.5V/M),跟踪系统主机可以检测到标签信息，说明跟踪系统工作性能有所下降，但不影响使用，注意维护。

故障：1) 测试仪检测A点 (正上方) 频率、场强都在范围内，B、C (1.2M) 点场强数值小于2.5V/M,跟踪系统主机无法检测到标签信息，说明跟踪系统状态不良，须进行进一步检测。

2) 测试仪检测A点(正上方)场强小于2.5V/m,跟踪系统主机无法检测到标签信息，此时也无须继续测量B、C(1.2M)点的数据，说明跟踪系统故障，须进行进一步检测维修。
