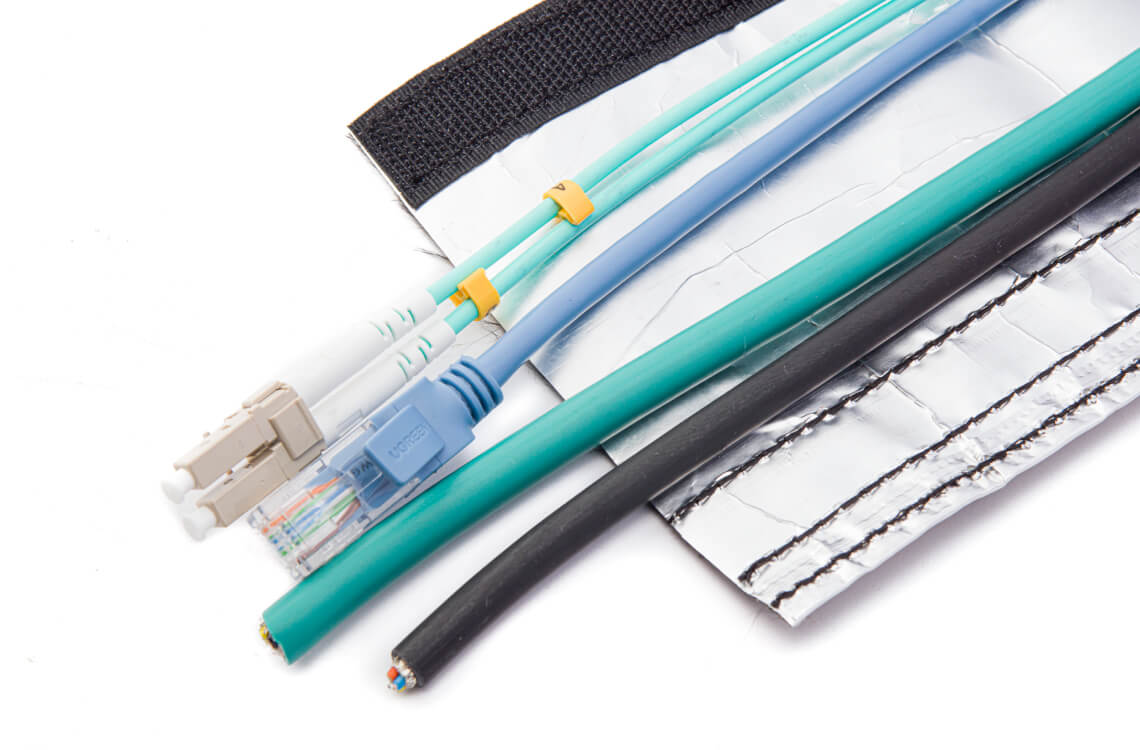

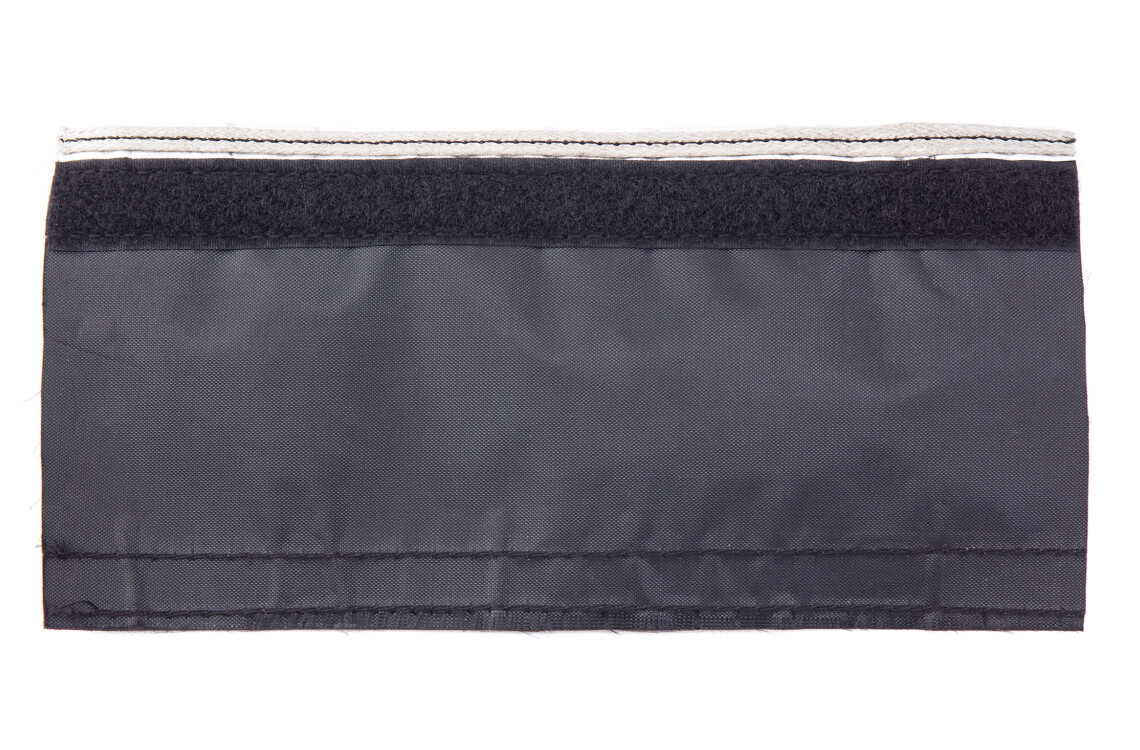

屏蔽护套管

采用聚酯复丝布和铝箔片以及魔术贴车缝而成，满足高阻燃性能、无卤等环保认证产品通过

EN45545 TUV认证，柔软、质轻，开口自连接结构，具有良好的散热性，伸缩性、防火性、耐摩擦、操作简单；具备屏蔽、整理的作用,有利于保护内部线束的保养，重装和检修。适用于不规则形状的线束领域。

■ 型号

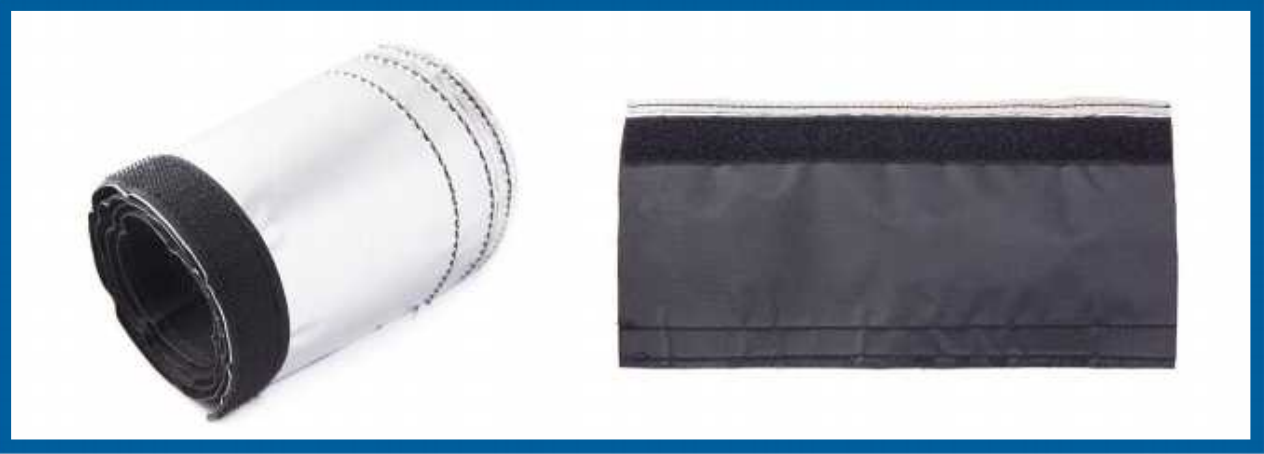

HX-TG20/40/60系列魔术贴铝箔屏蔽防护套管

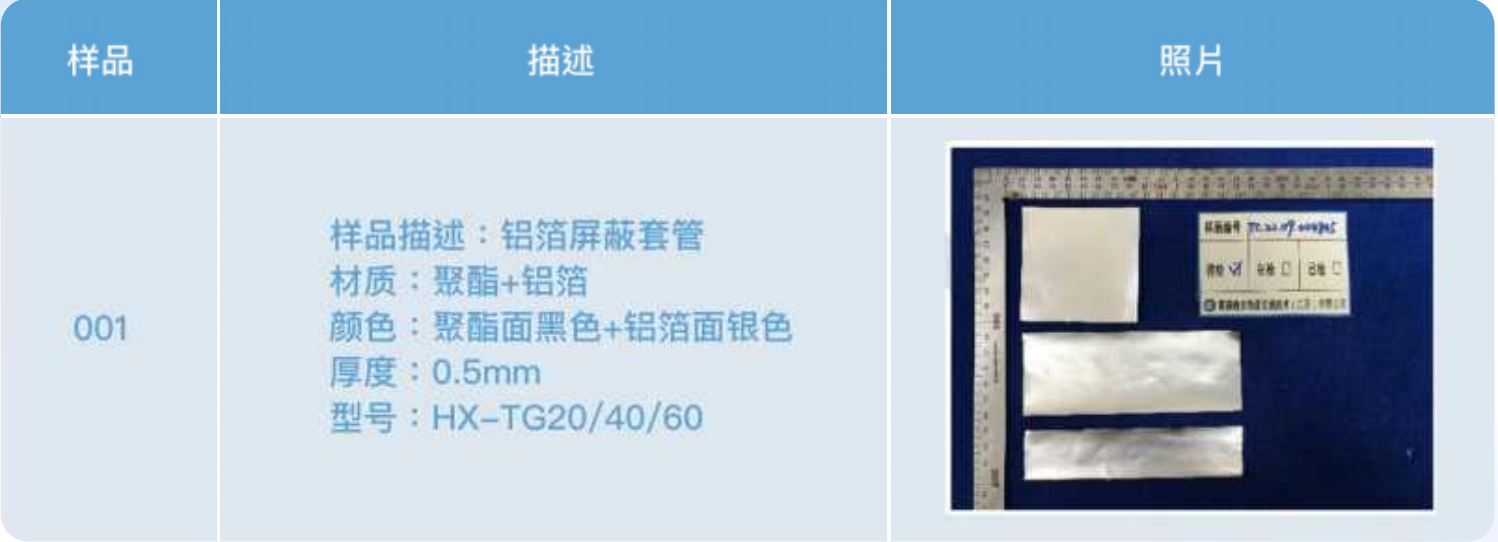

■ 材质

本产品使用的为：聚酯+铝箔；颜色：聚酯面黑色+铝箔面银色；

厚度：0.5mm;

■ 用途

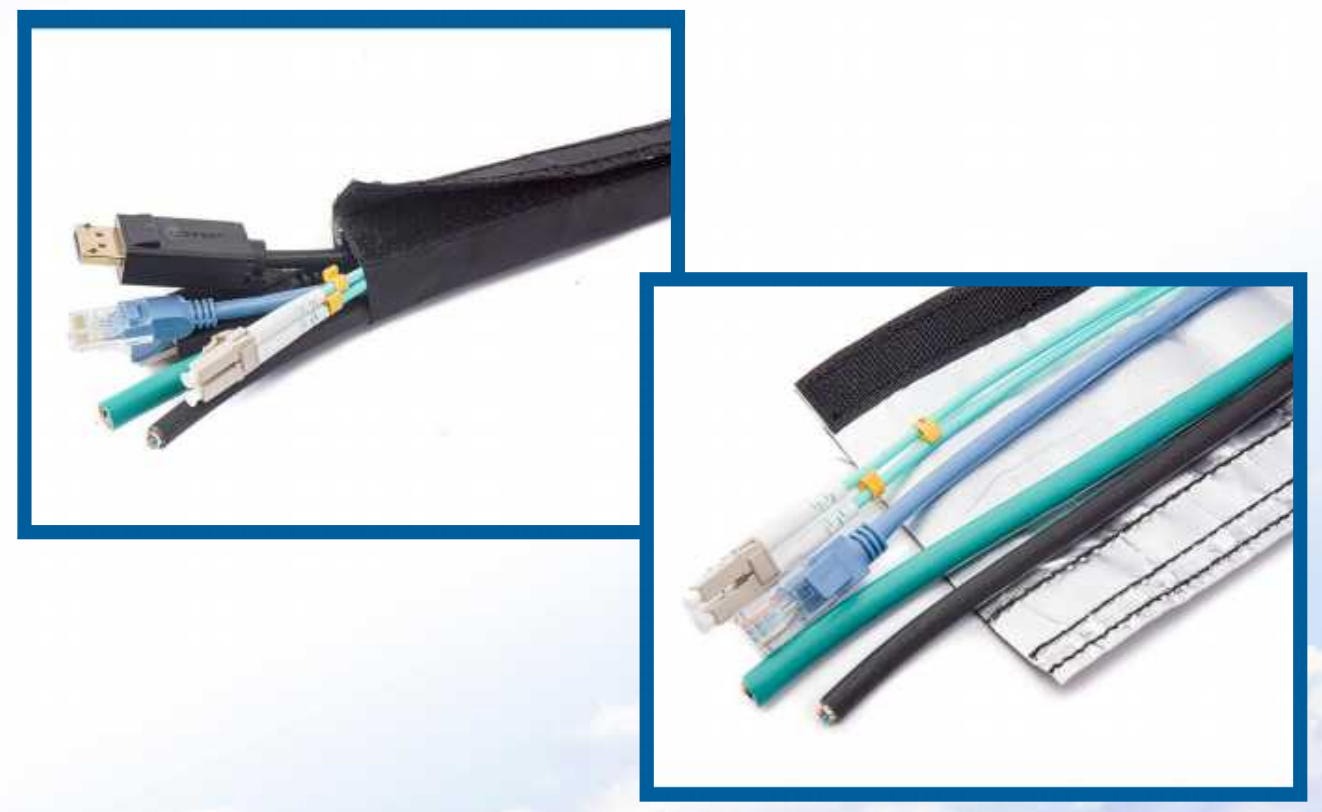

广泛应用高铁行业，汽车行业，通讯行业，自动化设备等各种线束的保护，适用于不规则形状的线束领域。

■ 特点

1.该产品屏蔽性能采用GBT30142-2013测试屏蔽效14kHz~200kHz≥31dB(或者14kHz≥31dB,200kHz≥58dB);15MHz~950MHz≥81dB;3000MHz≥78dB;

2.产品高阻燃性能，该产品通过：EN 45545-2:2020 R22&R23防火测试；防火测试结果符合欧盟EN 45545-2:2020 R22&R23中的HL2等级要求。

3.产品多种防护接地线设计；产品可通过镀锡铜接地线，安全可靠。可根据客户实际接地要求做侧接/或者直线接等

4.产品选用聚酯布+复合铝箔工艺使得产品拥有良好的防水防潮性能

5.产品魔术贴组装快速/检修方便。

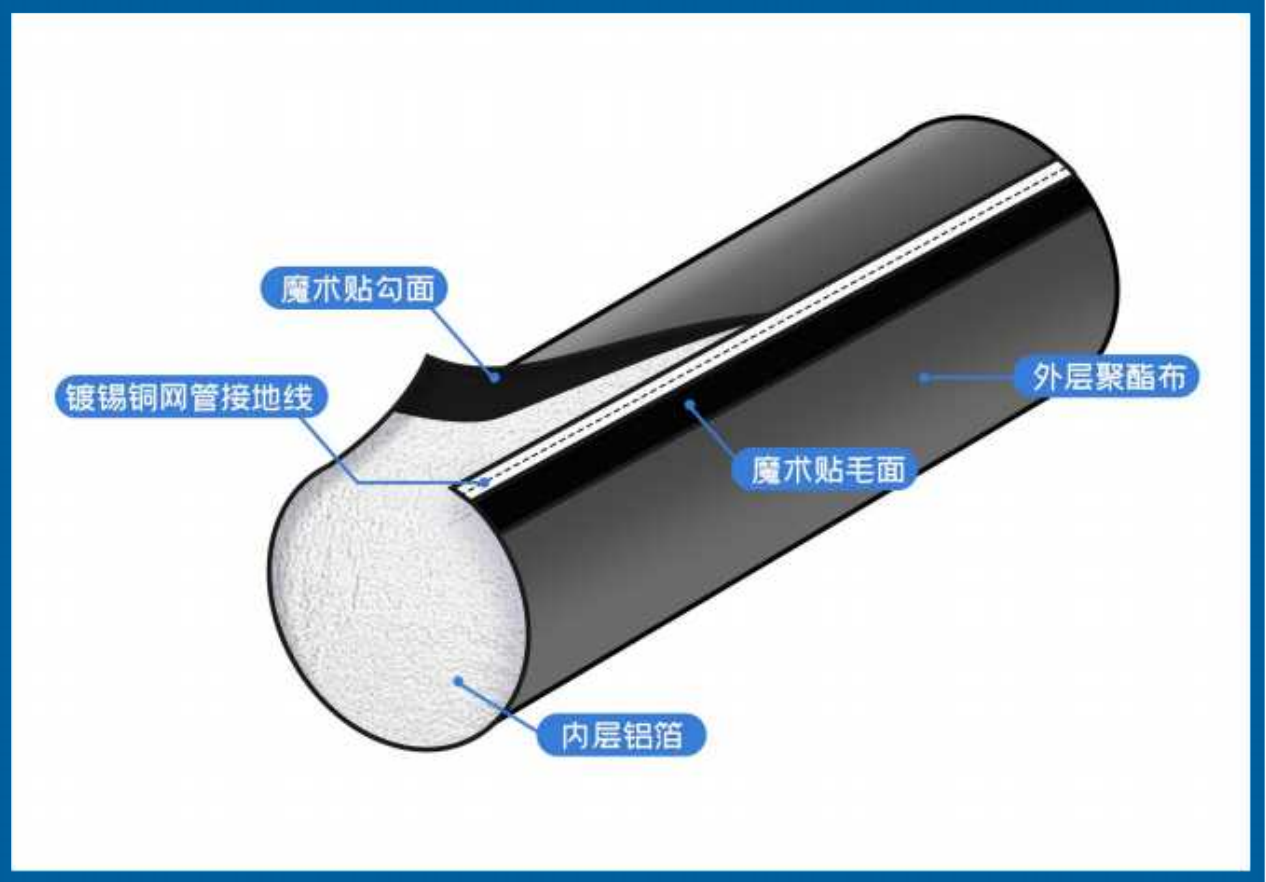

■ 结构

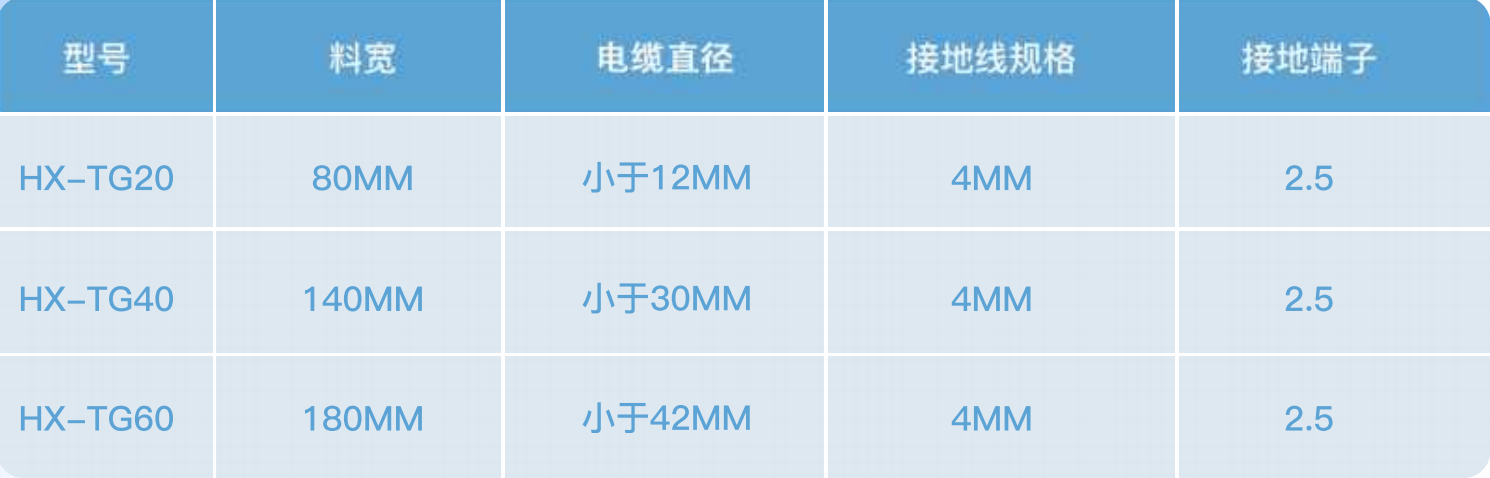

■ 规格型号

此款金属屏蔽防护软管拥有良好的阻燃性、屏蔽性、操作简单，便于检修及维护，是良好的保护线束的一种产品；

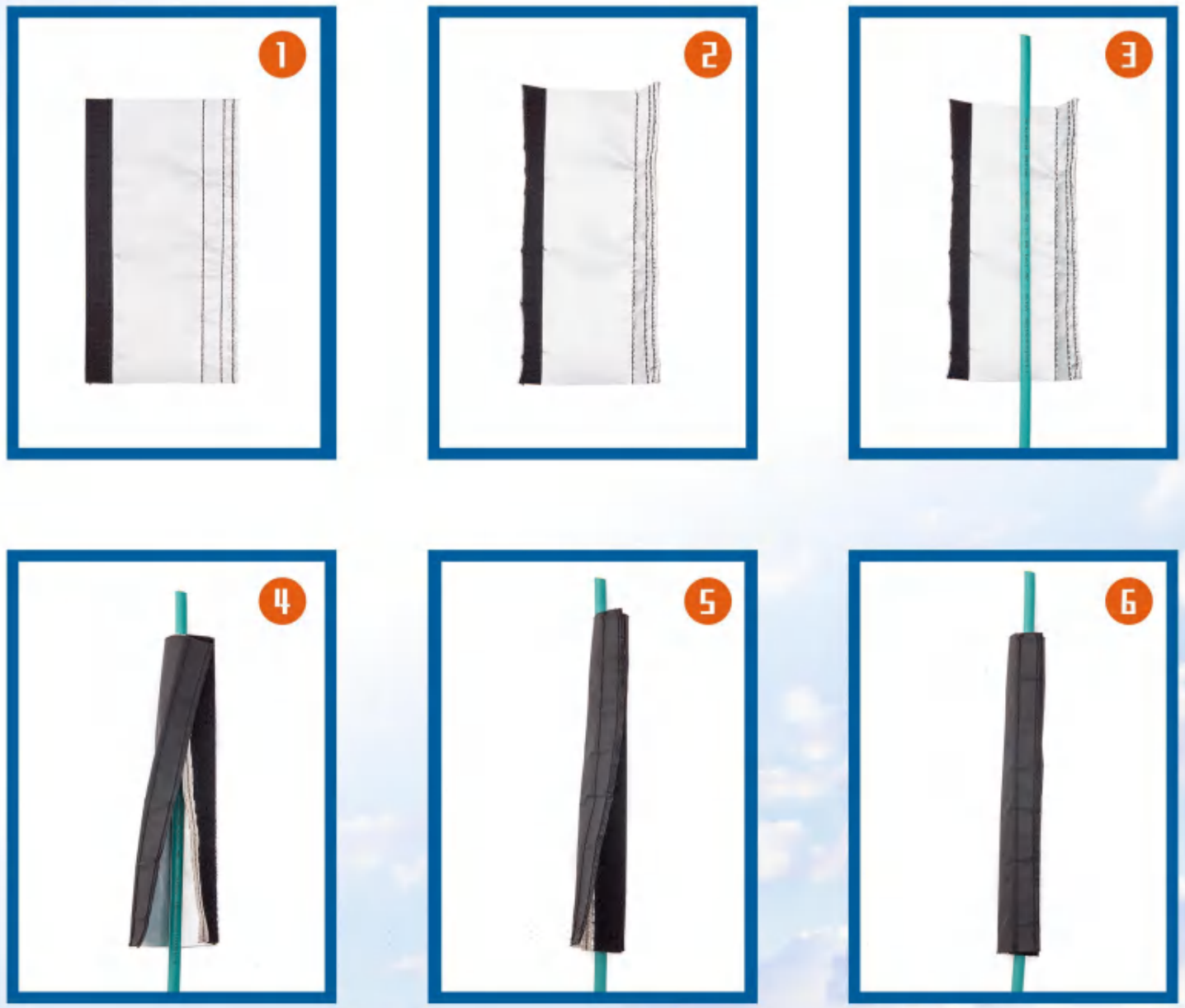

■ 操作说明

a:将魔术贴铝箔屏蔽防护套管展开，铝箔面为里面，朝上。

b:调整好角度，宽面微微对折尝试封合魔术贴，确认铝箔面是否朝上。

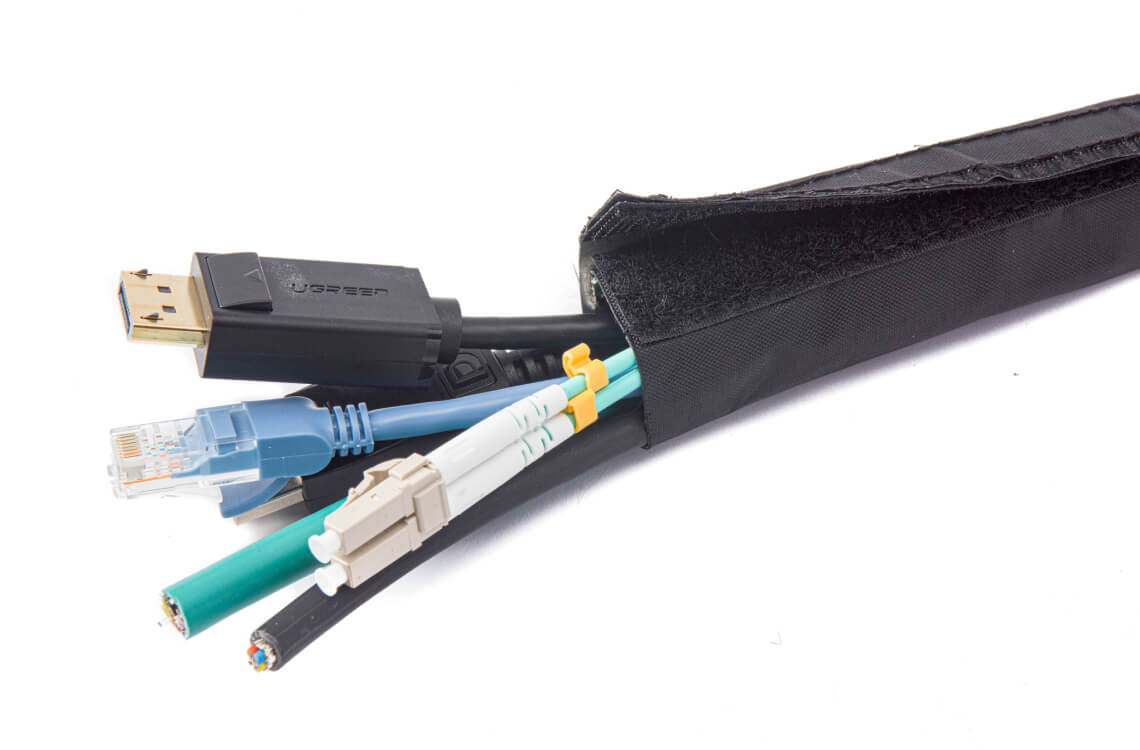

c:把线缆用平行方式放入产品铝箔面内侧正中间。

d:闭合防护套管，让线缆被包裹住，按住套管一端封合套管顶端魔术贴。

e:以顶点为起点以此粘合套管外侧魔术贴部分，确保包裹好线缆。

■ 注意事项：

A.请不要在靠近明火的地方使用本产品。

B.产品自带接地线，无需单独引出接地。

C.产品附带接地方案需客户根据实际要求选择。
